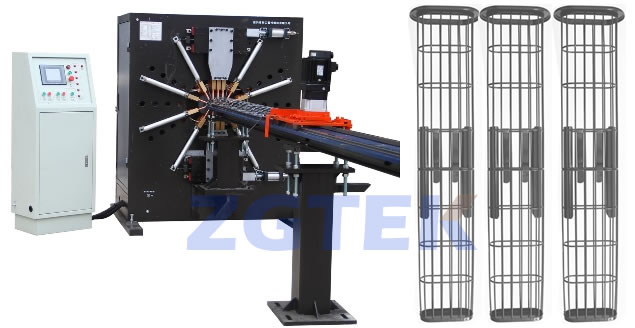

濾袋彈性漲圈設備
濾袋彈性漲圈生產線
產品參數
- 型號: DLN-16B
- 直筋數量: 10/12/14/16
- 環距: 任意n
- 袋籠規格: 標準電廠用袋籠外徑64mm*148mm,長度8約m,其它規格可定制
- 控制器型號: KD-DL08D
- 每個環距可任意設置；拉籠方式有2種：一種是步進電機+直線導軌+齒輪齒條，另一種方式是：伺服電機+行星齒輪減速機+直線導軌+齒輪齒條，后者的拉籠速度快（生產效率高）。這兩種拉籠方式都無累積環距誤差。
- 輸入電壓: 380V(2 相)
- 電網頻率: 50Hz
- 冷卻方式：自然冷卻
- 壓縮空氣壓力: 0.6-0.8 MPa
- 絕緣等級: F
- 變壓器設計容量: 80 KVA
- 瞬時實際工作容量（同時工作模式）: 36 KVA
- 瞬時實際工作容量（分時工作模式）18 KVA
- 壓縮空氣耗氣量: 300 L/min
特點及優勢
- 觸摸屏人機界面易學易用,不同國家不同語言的操作工都可輕易掌握
- "浙工"袋籠焊機控制系統，性能非常穩定，經歷了數年從赤道到北歐的考驗
- 系統能識別異常的焊點，并可自動補焊；假如因鋼絲表面有銹或臟的東西，造成自動補焊失敗，則會(huì )報警提示人工補焊
- 不同性質的材料，除焊接電流大小之外，更重要的是電流的波形必須不同，"材質選擇"功能可使各類材料都能獲得最佳的焊接效果
- 步進電機拉籠；每個環距任意可設，同一條袋籠最多的容納54個支撐圈
- 軌道( 長 9000mm) 的前端和主機相連；由直線導軌和齒條構成
- 拉籠小車由步進電機驅動，或由伺服電機+精密行星齒輪減速機驅動，環距精度高且無累積誤差
- 特別設計的環圈鎖緊裝置，可防止環圈在焊接時產生位移，進而影響環距
- 鋼絲導向板經線切割加工，并做絕緣處理，精度高且耐用
- 由日本SMC公司和臺灣亞德客公司的專家優化的氣路結構，保證氣缸動作迅敏
- 面板由25毫米鋼板經龍門加工中心一次加工成型，確保各焊接氣缸位于同一平面并精確地指向袋籠的軸心，以此確保袋籠的直度
- 袋籠焊接專用氣缸，由"浙工"設計，委托日本SMC公司和臺灣"亞德客"公司代工
- 當電網容量不夠時，可選擇"分時模式"，使生產不受影響
